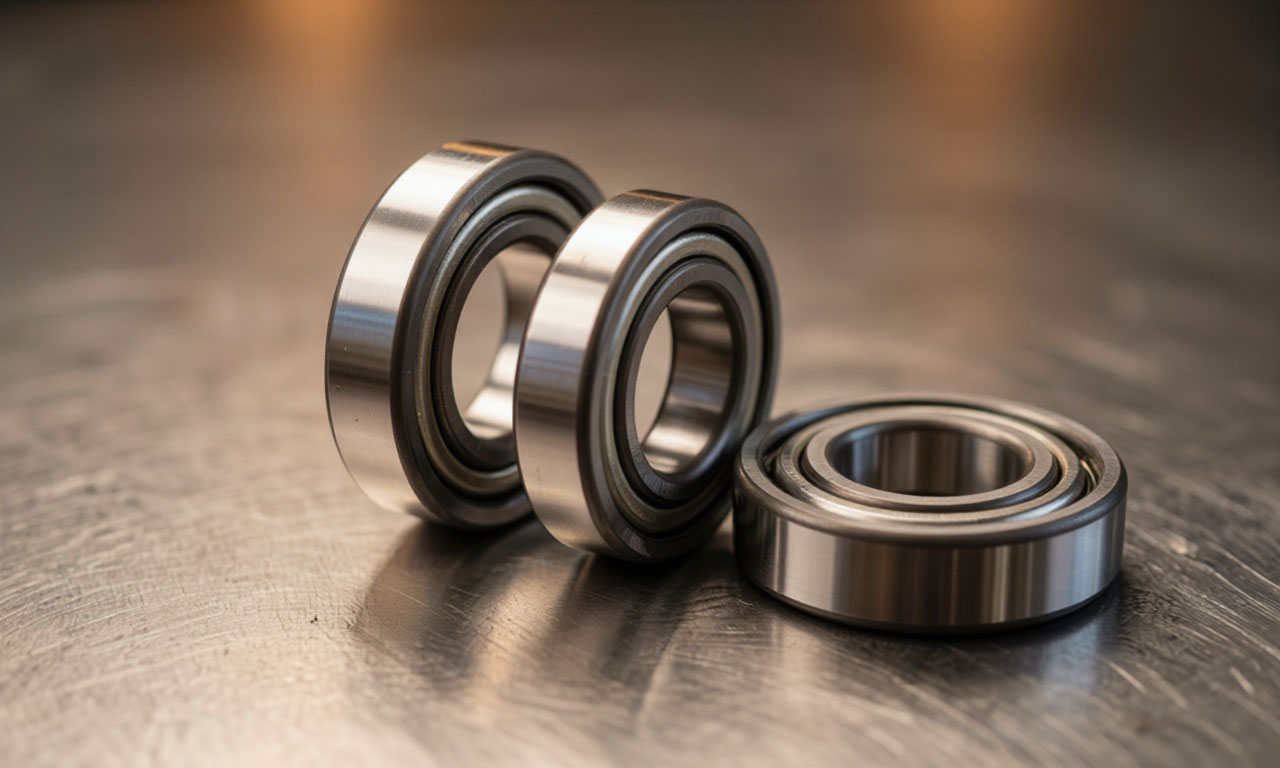

Подшипники с таконитовыми уплотнениями: барьер против абразивной пыли

Технология, рожденная в пыли железорудных карьеров, сегодня стала золотым стандартом для тяжелой промышленности.

Как устроена эта система защиты, где она критически необходима и почему без нее не обходится ни одно современное горнодобывающее предприятие.

Что такое таконитовое уплотнение- анатомия защиты

Конструкция таконитового уплотнения подшипников http://impod.ru/ это многоступенчатый лабиринт, собранный в картридж (закрытый патрон). В отличие от простых контактных манжет, которые быстро истираются в абразивной среде, эта система использует комбинацию физических барьеров и динамической продувки смазкой.

Таблица уплотнений для тяжелых условий

Внутри корпуса вращающееся и неподвижное кольца из чугуна или стали формируют узкие каналы. Для достижения максимальной герметизации число ступеней лабиринта доходит до четырех. Такая геометрия заставляет частицы пыли и капли воды многократно менять траекторию, теряя скорость и кинетическую энергию. Инерционные частицы просто не успевают пройти извилистый путь к подшипнику.

Ключевым элементом является V-образное кольцо из акрилонитрил-бутадиенового каучука (NBR). Оно работает как обратный клапан и центробежный выбрасыватель одновременно. При вращении вала кольцо создает зону пониженного давления и отбрасывает жидкость обратно наружу. Вращающееся кольцо дополнительно герметизируется на валу через уплотнение O-ring, исключая коррозию посадочного места.

Подача свежей смазки осуществляется через пресс-масленку, встроенную в неподвижное кольцо. Избыток смазки выдавливается через лабиринт наружу, создавая эффект «бесконечного барьера» - старая грязь вытесняется новой порцией пластичного материала. Для жесткой фиксации на валу предусмотрены три установочных винта под углом 120 градусов, что позволяет выдерживать допуск на несоосность до ±0,5 градуса.

Этимология названия и исторический контекст

Название «таконит» происходит от места, где эта технология прошла боевое крещение - железорудного района Месаби в США. Таконит - бедная железная руда с низким содержанием металла. Чтобы сделать ее рентабельной, руду дробят в мелкодисперсный порошок и подвергают магнитной сепарации.

Эта пыль - настоящий враг механики. Частицы кварца и кремния, входящие в состав пустой породы, обладают твердостью, сопоставимой с закаленной сталью. В 1960-х годах стандартные уплотнения карьерных экскаваторов и конвейеров выдерживали считанные часы, превращая смазку в абразивную пасту. Инженерам пришлось разработать не просто пылезащиту, а систему, способную переживать прямую атаку «пескоструя» из рудной пыли.

Так родился класс уплотнений Taconite, чье название стало нарицательным для самой надежной защиты.

Где применяется! Отрасли и конкретные узлы

Таконитовые уплотнения - удел тяжелой техники, где простои из-за отказа подшипника обходятся в миллионы долларов. Основные потребители - горнодобывающая и цементная промышленность, металлургия и целлюлозно-бумажное производство.

Конвейеры на обогатительных фабриках. Это самое массовое применение. Роликоприводы и натяжные станции (шкивы) конвейеров работают в облаке пыли от транспортируемого материала. Попадание даже грамма рудной пыли в подшипник конвейерной ленты выводит из строя весь узел. Подшипники с таконитовыми уплотнениями устанавливаются в корпусах серий SNL, SAF или специализированных «mine spec» корпусах (например, SNLD 3134).

Дробилки и мельницы. Здесь вибрация и динамические нагрузки разрушают обычные лабиринты. Таконитовый патрон, жестко зафиксированный в корпусе, сохраняет геометрию зазоров даже при тряске. Это критично для щековых дробилок и шаровых мельниц, где размолотая порода буквально парит в воздухе.

Шкивы судовых и карьерных вытяжных вентиляторов. Системы аспирации (обеспыливания) перемещают агрессивную пыль с высокой скоростью. Стандартные вентиляторы часто страдают от дисбаланса из-за налипания грязи на крыльчатку. Герметизация опоры через таконит позволяет избежать заклинивания и сохранить балансировку ротора.

Ключевые преимущества: почему SKF и альтернативы

Хотя технологию производят разные бренды (включая Schaeffler с линейкой FAG SuperTAC II), отраслевым стандартом де-факто являются решения SKF. Конструкция позволяет значительно сократить расход смазки - шток не «жрет» тонны литола, так как смазка тратится только на создание защитного барьера, а не на компенсацию утечек.

Техническое преимущество - совместимость. Метрические корпуса SNL и дюймовые SAF исторически имеют посадочные гнезда под таконитовые уплотнения. Это позволяет модернизировать существующее оборудование без расточки посадочных мест. Более того, система выдерживает мойку высоким давлением - лабиринт успешно противостоит водяной струе при санитарной обработке оборудования.

Альтернативы на рынке. FAG SuperTAC II отличаются покрытием Durotect BS (черное оксидирование) и использованием пакетов из высококачественной пружинной стали для формирования радиально-осевого лабиринта. Однако унификация SKF шире: их уплотнения «in-groove» встают в корпуса конкурентов при условии заказа нестандартных проточек.

Сравнение с аналогами? Войлок, V-ring и лабиринт

Многие операторы ошибочно путают таконитовые уплотнения с обычными лабиринтными. Разница кардинальна.

Войлочные уплотнения (Felt). Это самый дешевый и бесполезный вариант в грязной среде. Войлок быстро забивается мелкими фракциями, твердеет и начинает тереть вал. Ресурс в карьере - дни. Не подходят для жидкостей.

V-ring (V-образные). Хороши для сухих сред и высоких скоростей. Это контактное уплотнение отлично работает «на выброс», но проигрывает такониту в статике. Если вал остановлен, а пыль продолжает сыпаться, резиновый V-ring не создает лабиринта, тогда как металлические кольца таконита продолжают блокировать грязь.

Лабиринтные (Labyrinth). Не имеют контакта и выдерживают высокие температуры до 200°C, но их зазор - прямая дорога для тонкой пыли. Таконит компромисс: наличие V-ring внутри лабиринта добавляет «умный» контакт, блокирующий то, что пролетело сквозь лабиринт. Именно наличие V-ring и системы принудительной продувки grease fitting отличает настоящий Taconite от простого лабиринта.

Практические рекомендации? Монтаж и обслуживание

Распространенная ошибка - попытка использовать обычный пластичный смазочный материал. Для таконитовых систем нужна вязкая смазка, способная не вытекать из широких зазоров лабиринта при нагреве. SKF рекомендует LGEP 2 для стандартных условий и LGHB 2 для высоких температур (цементные печи, асфальтовые заводы).

Процедура обкатки смазкой. При первом монтаже или после замены необходимо «пробить» уплотнение смазкой до появления чистой смазки из лабиринта. Это удалит технологическую пыль и заполнит камеры. В процессе эксплуатации интервалы смазывания можно увеличить, так как расход снижается.

Внимание к безопасности. Производители предупреждают: при использовании ручных пресс-масленок штуцеры для смазки должны выводиться за пределы защитных кожухов. Давление смазки может разрушить хлипкие защитные экраны, а выброс старой смазки происходит с большой силой.

Проблемы выбора и стоимость

Главная головная боль потребителя - отсутствие единого мирового стандарта. Каждый производитель (SKF, Timken, Dodge, NSK) выпускает свои патроны под свои посадочные места. Корпус SKF SNL не примет уплотнение FAG, не доработав канавку фрезой. Поэтому при заказе критично указывать не только диаметр вала, но и точную серию корпуса.

Стоимость остается шокирующей для неподготовленного покупателя. Комплект уплотнений для корпуса 320 мм может стоить как сам подшипник среднего класса. Высокая цена обусловлена точным литьем чугуна и механической обработкой сложных лабиринтных канавок, которые невозможно штамповать. Тем не менее, для карьерных экскаваторов и дробилок это неизбежные инвестиции: замена подшипника в полевых условиях обходится в десятки раз дороже, чем покупка премиального уплотнения.

Типичные ошибки эксплуатации и последствия

Даже дорогие таконитовые уплотнения выходят из строя досрочно из-за неграмотного обслуживания. Самая частая ошибка - монтаж уплотнения на вал с поврежденной поверхностью. Царапины и задиры нарушают прилегание V-кольца, создавая каналы для проникновения абразива. Последствия проявляются через 200-300 часов: смазка чернеет, подшипник греется, появляется хруст при ручном провороте.

Вторая распространенная проблема - экономия на смазке и нарушение периодичности. Операторы затягивают подачу до появления свиста из лабиринта или выброса темной смазки. К этому моменту абразив уже проник во внутренние камеры и начал шлифовать дорожки качения. Восстановить герметичность в такой ситуации невозможно - требуется полная разборка узла и замена уплотнительного патрона.

Третья ошибка касается хранения. Таконитовые уплотнения поставляются в консервационной смазке, которую нельзя смывать растворителями. Попытка «очистить» патрон перед монтажом бензином или ацетоном разрушает NBR-компоненты за сутки. Резина трескается, теряет эластичность, и уплотнение превращается в бесполезную металлическую шайбу.

Рекомендации по подбору на замену изношенных узлов

При модернизации парка оборудования первым делом осматривают посадочные гнезда корпусов. Старые корпуса без канавок под таконит можно расточить на горизонтально-расточном станке. Глубина канавки и размеры должны строго соответствовать спецификации производителя уплотнения. Любительская расточка «на глаз» приводит к смещению уплотнительного патрона и заклиниванию при затяжке крышек.

Если корпус не поддается расточке из-за трещин или износа, проще заменить весь узел. Современные корпуса «mine spec» имеют усиленные стенки и дополнительное оребрение для отвода тепла. Они дороже стандартных на 30-40%, но окупаются за один сезон работы без аварийных простоев.

При подборе альтернативных брендов обращают внимание на совместимость по осевому зазору. Уплотнения Timken имеют другую геометрию лабиринта, чем SKF. Попытка поставить Timken в корпус SNL без переходных проставок заканчивается либо зазором в 3-4 мм, либо разрушением крышек при затяжке болтов. Единственный универсальный вариант - уплотнения Dodge QuadGuard, которые поставляются с набором регулировочных прокладок для подгонки под любой корпус.

Перспективы развития технологии и новые материалы

Производители постепенно отказываются от чистых резиновых V-колец в пользу полиуретановых композитов. Полиуретан TPU показывает в четыре раза большую абразивную стойкость, чем NBR, и сохраняет эластичность до -40°C. Это критично для карьеров в северных регионах, где зимой стандартная резина дубеет и ломается на холодном пуске.

Второе направление - интеграция датчиков состояния в корпус уплотнения. Экспериментальные образцы SKF Insight уже имеют встроенные емкостные датчики, измеряющие влажность смазки и содержание ферромагнитных частиц. Сигнал передается по Bluetooth на смартфоны ремонтного персонала. При превышении порога запыленности система автоматически подает команду на пресс-масленку для внеплановой продувки.

Третья тенденция связана с 3D-печатью металлом. Компания NSK тестирует печать лабиринтных канавок непосредственно на корпусе методом лазерного спекания порошка нержавеющей стали. Это позволяет создавать неразборные моноблочные уплотнения, у которых просто нечему расшатываться. Недостаток - высокая стоимость печати, но для уникальных узлов (например, подводных конвейеров) такая технология уже экономически оправдана.
