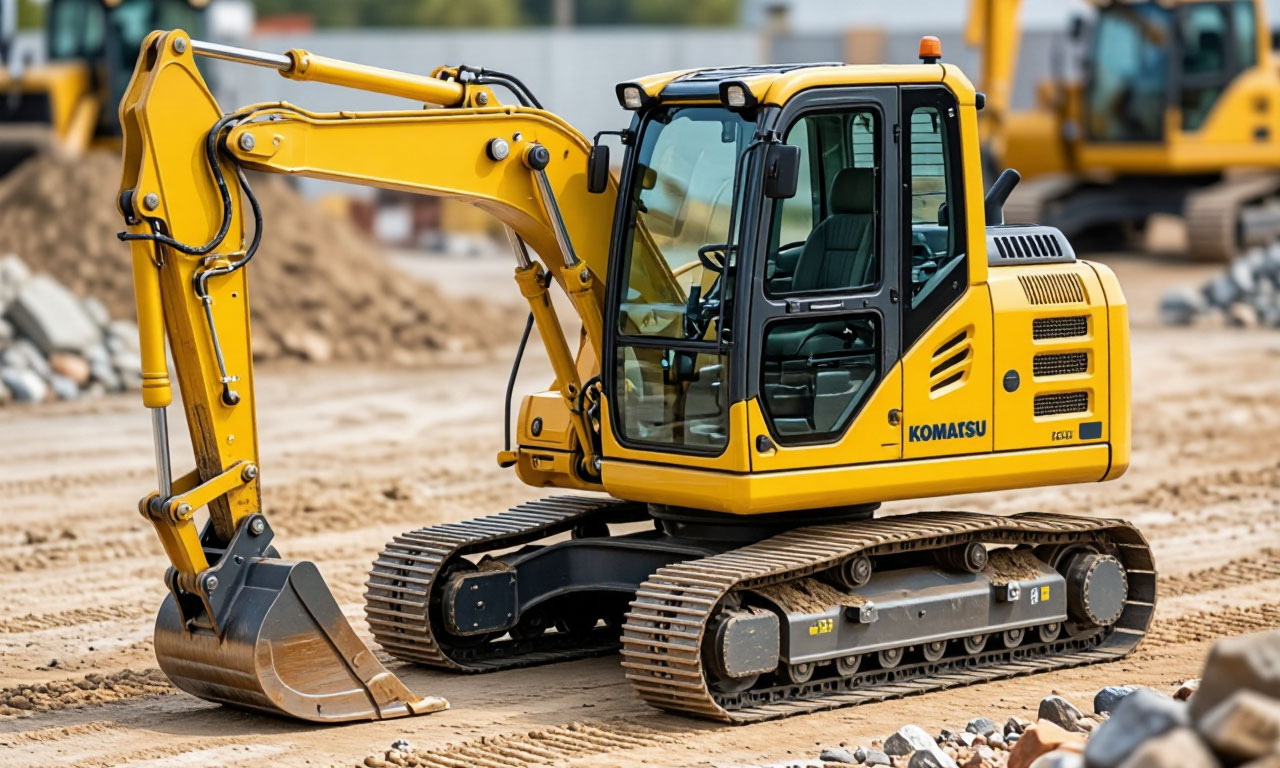

Экскаватор Komatsu PC200-8, особенно в версии Galeo и более поздней модификации -8M0, остается эталоном надежности на строительных площадках по всему миру. Машина оснащена силовым агрегатом SAA6D107E-1 и сложной системой HydrauMind (Mind это не опечатка, а часть официального названия технологии управления потоком рабочей жидкости). Однако паспортная производительность напрямую зависит от качества сервисных процедур.
Ковш и палец. Смазка, люфты и нагрузка на проушины
Рабочее оборудование PC200-8 это не просто емкость для грунта, а сложная рычажная система. Ковш объемом от 0.8 до 1.0 кубометра испытывает колоссальные нагрузки на разрыв при подъеме и резании. Центральный элемент здесь пальцы и втулки, соединяющие ковш с рукоятью. Износ пальца на 1 мм приводит к увеличению нагрузки на втулки проушин в разы, провоцируя появление трещин. Увеличенные зазоры в соединении "ковш-палец" вызывают вибрацию при копании твердых пород, что разрушает гидроцилиндр рукояти.
Техника смазки. На машинах новой (или обновленной) комплектации в период обкатки (первые 50 м/ч) смазка шарниров должна проводиться каждые 10 моточасов. Только после этого переходят на стандартный интервал в 500 часов. Однако при использовании гидромолота или работе в воде (например, при углублении дна) инспекция и прокачка смазки выполняются каждые 100 часов.
Игнорирование этого правила ведет к попаданию абразива в пару "палец-втулка", что превращает шарнир в токарный станок по металлу. Контрольных точек смазки на рабочем оборудовании стандарта PC200-8 несколько: нижние пальцы цилиндров стрелы (4 точки), палец рукояти (обычно 2-4 пресс-масленки) и сам палец ковша.
Состояние проушин. При каждом техническом обслуживании оператор должен проверять параллельность плоскостей ковша. Если ковш "идет" винтом, это означает, что палец выработал посадочное отверстие в овальную форму. Не ждите появления стука. Используйте штангенциркуль для замера диаметра пальца при каждой замене смазки. Износ более 5% от диаметра сигнал к немедленной замене ремкомплекта.
Экономия на своевременной запрессовке втулок приводит к замене всей рукояти, стоимость которой сопоставима с половиной цены поддержанного экскаватора.
Посадка на ровную поверхность. При завершении смены обязательно опускайте ковш на грунт плоскостью, снимая нагрузку с гидравлики. Если оставить ковш в воздухе, палец находится под постоянным натяжением от веса цилиндра, что вызывает микротрещины в местах стопорения.
Двигатель. Турбонаддув, топливная аппаратура и теплообмен
Сердцем Komatsu PC200-8 является двигатель Komatsu SAA6D107E-1 6-цилиндровый рядный дизель с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Рабочий объем 6.69 литра выдает 147 лошадиных сил при 2000 об/мин. Это мотор, соответствующий нормам Tier 3, что означает отсутствие сложной системы EGR (рециркуляции отработавших газов), но требовательный к качеству масла и топлива.
Топливная аппаратура Common Rail. Система впрыска использует форсунки Bosch (каталожный номер 0445120152). Главная слабость этого тандема для российского эксплуатанта чувствительность к загрязнениям. Интервал диагностики форсунок жестко регламентирован: проверка давления и герметичности распылителя требуется каждые 700-800 моточасов. Процедура включает проверку падения давления: с 18 МПа до 17 МПа эталонная форсунка должна держать давление не менее 10 секунд.
Если падение происходит быстрее распылитель "льет", что приводит к прогару поршня.
Практика замены распылителей. Распылители (пары прецизионных игла-корпус) запрещено менять поштучно без настройки. Замена производится комплектом, и даже внешне одинаковые детали с разных заводов не взаимозаменяемы. Проблема закисания форсунки в гнезде головки блока цилиндров решается прогреванием двигателя и прокруткой коленвала с выключенной подачей топлива давление в цилиндре выдавливает форсунку. Выбивать ее зубилом категорически запрещено, так как это повреждает посадочные фаски в ГБЦ.
Система охлаждения. Мотор оснащен механическим вентилятором. Следите за состоянием ремня и помпы. Перегрев главный враг насос-форсунок. При падении мощности и появлении черного дыма в первую очередь проверяйте состояние воздушного фильтра и промежуточного охладителя наддувочного воздуха. Забитый радиатор интеркулера снижает плотность заряда воздуха, пропорционально падает КПД сгорания.
Шасси- Натяжение гусеницы, опорные катки и натяжитель
Ходовая система Komatsu PC200-8 рассчитана на тяжелые условия, но даже она требует точной регулировки. Базовая ширина гусеницы составляет 600 мм (для версии LC 700 мм). Основная проблема, с которой сталкиваются владельцы, это неправильное натяжение ленты.
Регулировка стрелы провисания. Стандартный зазор между нижней плоскостью рамы ходовой и верхней кромкой гусеничной ленты в районе четвертого опорного катка (для модели PC200) должен составлять 303 ± 20 мм. Для проверки машину подают вперед на длину гусеницы на низких оборотах, после чего производят замер металлической линейкой.
Механизм натяжения. Натяжение осуществляется подачей консистентной смазки в натяжитель через пресс-масленку. Комплект натяжителя (артикул 20Y-30-42251) включает мощную пружину, цилиндр и вилку. Вес этого узла составляет 115 кг, и это не просто деталь, а пневмогидроаккумулятор. При ослаблении пробки натяжителя смазка находится под высоким давлением. Ослаблять винт можно не более чем на 1 оборот. Нарушение этого правила приводит к травмам смазка выстреливает с силой, способной пробить кожу.
Диагностика износа цепи. Если подача смазки в натяжитель не помогает и стрела провисания остается больше нормы (или зазор между направляющей звездочкой и рамой достиг нуля), это диагностический признак износа пальцев и втулок самой гусеничной цепи. В такой ситуации бесполезно подтягивать гусеницу требуется ремонт звеньев: реверс (переворот) или полная замена сегментов. Провисание более 40 мм критично для башмаков.
Очистка рамы. Между опорными катками и нижней рамой часто скапливается плотно утрамбованный грунт. При работе с мокрой глиной проводите ежесменную очистку шасси. Застывшая грязь действует как клин, вырывая болты крепления катков и деформируя защитные кожухи.
Гидравлика- Регулировка давления, фильтрация и производительность
Система HydrauMind (название отражает "умное" распределение потока) на PC200-8 имеет общую производительность насоса 439 л/мин. Давление в рабочем контуре установлено на уровне 380 кгс/см², в контуре хода аналогично, а в контуре поворота платформы 295 кгс/см². Давление пилотной системы составляет 33 кгс/см². Отклонения от этих параметров требуют немедленного вмешательства.
Замер рельефного давления. Процедура проверки главного редукционного клапана выполняется на прогретой жидкости. Машина переводится в режим максимальной мощности (P-режим), двигатель разгоняется до полных оборотов, а рычаги управления удерживаются в крайнем положении (режим "релиф"). Техника безопасности: если выключатель режима "Максимальная мощность" не нажат, клапан срабатывает на пониженном давлении (режим экономии топлива).
Это типичная ошибка при диагностике механик меряет давление, забыв о кнопке "Power Boost", и делает ложный вывод об износе насоса.
Контур поворота. При проверке давления поворота обязательно выключайте фиксатор поворота (Swing Lock Switch), иначе соленоид двухступенчатого редукционного клапана принудительно удержит систему на высоком давлении, и вы не увидите реальной производительности распределителя.
Чистота масла. Более 70% отказов гидравлики на экскаваторах этого поколения связаны с загрязнением масла продуктами износа муфт кондиционера или сальников. Замена фильтра слива и обратки строго по регламенту (каждые 500 часов) обязательна. Не дожидайтесь появления "пены" в расширительном бачке это первый признак подсоса воздуха или смешивания жидкостей.
Использование оригинальных фильтрующих элементов с обратным клапаном предотвращает слив масла из насоса при остановленном двигателе, что критично для пусков при низких температурах.
Электрическая система! Диагностика датчиков, проводка и контроллер
Экскаватор Komatsu PC200-8 оснащен системой мониторинга с жидкокристаллическим дисплеем, который отображает не только параметры работы, но и коды неисправностей. Электрическая часть машины часто игнорируется при плановом обслуживании, что приводит к внезапным отказам в самый неподходящий момент. Главный контроллер (ECU) двигателя и контроллер насоса (PCU) обмениваются данными через шину CAN, и любой обрыв или коррозия в разъемах вызывает переход в аварийные режимы с ограничением мощности.
Массовые точки и коррозия. Слабое место PC200-8 основная масса от аккумулятора к раме и от рамы к двигателю. Соединение выполнено через стальные болты без гальванической защиты. Через 2000 моточасов на этом контакте появляется оксидная пленка, сопротивление возрастает до нескольких Ом. Симптомы: стартер крутит вяло, при включении фар моргает подсветка приборов, контроллер фиксирует падение напряжения ниже 18В при пуске. Очистка контактов до металлического блеска и обработка медной смазкой устраняет проблему на 1000 часов.
Периодичность проверки каждые 500 часов.
Датчик положения распределительного вала. Этот датчик (индуктивного типа) находится с левой стороны блока цилиндров. Его загрязнение металлической стружкой от работы шестерен привода газораспределительного механизма вызывает плавающую ошибку P0340. Двигатель глохнет на горячую при сбросе газа. Датчик не ремонтируется, но его можно продуть чистым сжатым воздухом без повреждения обмотки. Заводской артикул 6150-31-1100.
Предохранители силовых цепей. Блок предохранителей в кабине расположен за пластиковой крышкой слева от сиденья. Отдельного внимания заслуживает предохранитель вентилятора системы охлаждения гидравлического масла (номинал 30А). Его перегорание незаметно для оператора до тех пор, пока температура масла не достигнет 95°C и экскаватор не встанет. Включение вентилятора диагностируется по характерному гулу с правой стороны двигателя при температуре масла выше 55°C.
Если гула нет проверяйте реле и предохранитель.
Плановое техническое обслуживание по моточасам: Карта регламентов
Система профилактики для Komatsu PC200-8 базируется на жесткой привязке к интервалам моточасов. Отклонение от этих интервалов более чем на 10% ведет к потере гарантийных обязательств для машин 2018 года выпуска и новее. Владельцу необходимо вести бортовой журнал с фиксацией каждого действия, так как электронный блок не запоминает сервисные операции автоматически только время наработки и ошибки.
Интервал 50 моточасов (ежесменное обслуживание). Слив конденсата из топливного фильтра-сепаратора и расширительного бачка охлаждающей жидкости. Проверка уровня масла в двигателе при помощи щупа в прогретом состоянии через 5 минут после остановки. Смазка всех шарниров рабочего оборудования, включая пальцы цилиндров поворота ковша. Проверка натяжения ремня генератора прогиб при нажатии с усилием 98 Н (10 кгс) должен составлять 10-15 мм.
Интервал 250 моточасов. Замена масла в бортовых редукторах ходовой части. Объем каждой полости 2.4 литра трансмиссионного масла класса GL-5 вязкостью SAE 85W-140. Замена масла в редукторе поворотной платформы 3.5 литра. Проверка зазора между колодками тормоза поворота и диском. Для этого через смотровое окно на верхней части механизма поворота вставляется щуп толщиной 0.8 мм при отжатом ручном тормозе.
Интервал 500 моточасов. Полная замена моторного масла с промывкой системы. Емкость системы смазки двигателя составляет 23 литра при замене с фильтром. Рекомендовано масло Komatsu 15W-40 API CI-4. Одновременно меняются топливный фильтр тонкой очистки (артикул 600-319-3750) и фильтр гидравлического масла обратной линии. Проводится регулировка тепловых зазоров клапанов впуск 0.25 мм, выпуск 0.51 мм на холодном двигателе.
Интервал 1000 моточасов. Замена масла в гидравлической системе полным объемом 170 литров с промывкой бака. Используется жидкость Komatsu Hydraulic Oil 46 или аналог ISO VG 46 с зольностью не более 0.1%. Замена фильтра вентиляции топливного бака. Проверка состояния втулок опорных катков радиальный износ допускается не более 2 мм. Проверка углов установки поворотных кулаков на балансире ходовой тележки.
Хранение и сезонная консервация- Защита при простоях
Длительное бездействие экскаватора разрушает технику быстрее, чем интенсивная эксплуатация. Коррозия зеркала цилиндров, закисание плунжерных пар в насосах, осаждение абразива на дне гидробака типичные последствия неправильного хранения. Для PC200-8 разработан четкий протокол консервации на срок от двух недель до нескольких месяцев.
Подготовка к зимнему хранению. Полная замена охлаждающей жидкости на незамерзающий состав на основе этиленгликоля с концентрацией не ниже 40% (температура замерзания -25°C). Слив воды из системы омывателя стекла.
- Обработка всех штоков гидроцилиндров смазкой "Литол-24" на участках, которые при убранном положении штоков остаются открытыми.
- Установка экскаватора на деревянные подкладки толщиной минимум 150 мм для разгрузки шин опорных катков. Гусеничные ленты ослабляются до провисания 60-80 мм, чтобы компенсировать сжатие резиновых элементов при морозе.
Защита двигателя от отложения смол. Если экскаватор не используется более 30 дней, топливную систему необходимо законсервировать. Запустите двигатель на 5 минут, затем перекройте подачу топлива от бака и дайте мотору заглохнуть самостоятельно. Это удалит дизельное топливо из насоса высокого давления и форсунок, предотвращая образование липких смолистых отложений.
После этого выверните свечи накала (если установлены) и залейте в каждый цилиндр по 10 мл консервационного масла.Проверните коленвал вручную на 3-4 оборота.
Ежемесячное обслуживание при хранении. Даже при простое запускайте двигатель каждые 30 дней до рабочей температуры (не менее 60°C по охлаждающей жидкости). Это позволяет прогнать масло по всем парам трения и обновить защитную пленку на гильзах цилиндров. После прогрева обязательно переместите экскаватор на 5-10 метров и выполните по одному полному циклу каждым гидроцилиндром (стрела, рукоять, ковш). Такая процедура предотвращает залипание золотников распределителя.
